Détails du produit
Lieu d'origine: Chine
Nom de marque: Screate DALA
Numéro de modèle: Le nom de l'établissement
Conditions de paiement et d'expédition
Quantité de commande min: Négociable
Prix: Negotiable
Détails d'emballage: emballage standard, selon les exigences du client
Délai de livraison: 7 - 15 jours ouvrables
Conditions de paiement: T/T, etc.
Données de mesure: |
diamètre et ovalité, morceau et cou |
Application du projet: |
Les câbles électriques, les fils d'acier, les fils de cuivre émaillés, etc. |
Mesure: |
0.3 à 10 mm |
Répétabilité: |
± 0,2 μm |
Fréquence: |
10 KHz/axe |
Taille: |
275*242*60 mm |
Source de puissance de travail: |
24V ± 10% 40VA |
La communication: |
Les données sont fournies par les fournisseurs de services. |
Données de mesure: |
diamètre et ovalité, morceau et cou |
Application du projet: |
Les câbles électriques, les fils d'acier, les fils de cuivre émaillés, etc. |
Mesure: |
0.3 à 10 mm |
Répétabilité: |
± 0,2 μm |
Fréquence: |
10 KHz/axe |
Taille: |
275*242*60 mm |
Source de puissance de travail: |
24V ± 10% 40VA |
La communication: |
Les données sont fournies par les fournisseurs de services. |
La solution de mesure à quatre axes minimise les points morts, répondant parfaitement aux exigences strictes des industries telles que les câbles, les fils,et tuyaux pour la production continue de produits de haute qualité.

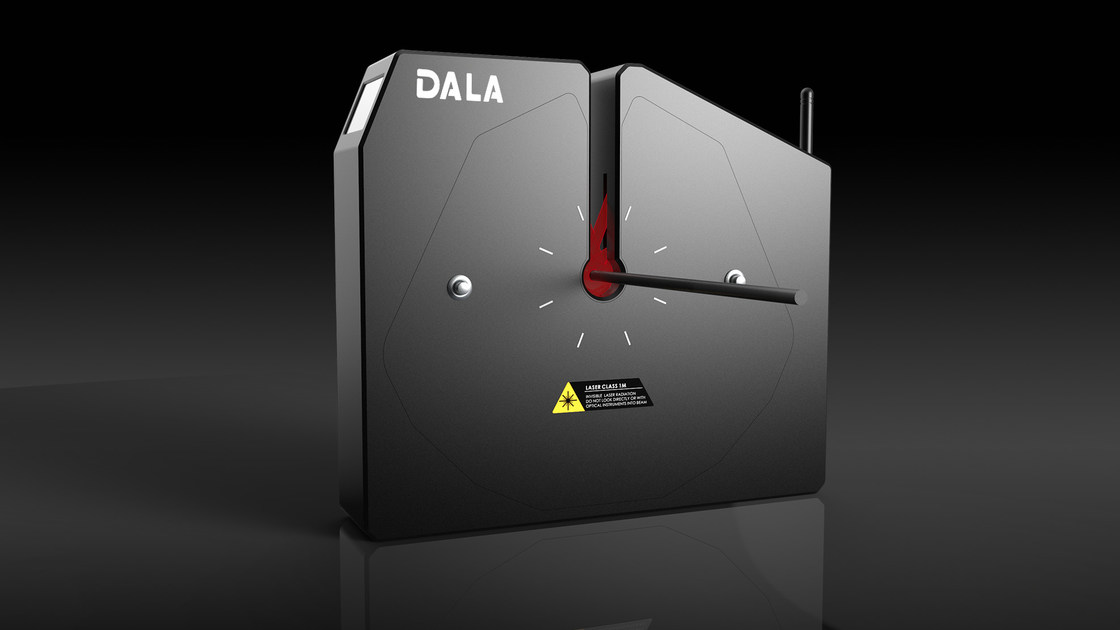

F4010-k est polyvalent, applicable à divers matériaux tels que le fil et le câble électriques, le fil d'acier, le fil de cuivre émaillé, les tubes médicaux, les filaments 3D et plus encore, indépendamment de leur transparence.
Comparer chaque valeur de mesure individuelle avec la valeur moyenne courante. Si une mesure unique est supérieure à la valeur moyenne courante et supérieure ou inférieure à la valeur de seuil, il s'agit d'un défaut.
DALA F4010-K peut être géré par ordinateur, téléphone portable et écran tactile, comme paramètres de réglage, gestion des données de mesure,
Les clients peuvent choisir leur demande.
| Modèle | Le numéro de l'autorité compétente |
|---|---|
| Axe | 4 axes |
| Données de mesure | diamètre et ovalité, morceau et cou |
| Fréquence | 40 kHz |
| Plage de mesure | 0.3 à 10 mm |
| RépétabilitéLes États membres | ± 0,2 μm |
| Précision(2) Les |
précision du diamètre: ± 0,001+0,01%*D) mm précision de l'ovalité: Pour les appareils à commande numérique Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Min hauteur de défaut | 0.01 mm |
| Longueur minimale du défaut(3) Les produits | 0.2 mm ((vitesse du fil 120 m/min) 0.8 mm ((vitesse du fil 500 m/min) |
| Taille | 275*242*60 mm |
| Source de puissance de travail | 24V ± 10% 40VA |
| Température de fonctionnement | 5°C à 50°C |
| Affichage | Affichage à LED |
| Port de communication |
La norme est la suivante:WIFI, RS485 MODBUS RTU, CAN |
| Port électrique | Standard: sortie numérique (relay), entrée numérique, entrée analogique, port d'entrée d'impulsion de codeur Option: Contrôle de la rétroaction du PILe nombre de personnes |
| Collecte et analyse des données | disponible (option DS14 ZT système d'affichage et de commande,DMS1000) |
| Alarme de dépassement de tolérance | à disposition |
| Mode transparent | à disposition |
Nom de l'organisme:
(1) régler la fenêtre coulissante à 100 ms, répétabilité du diamètre extérieur de la tige ronde φ1 mm à la zone du centre de mesure
(2) régler la fenêtre coulissante à 100 ms, déviation du diamètre extérieur de la tige ronde φ1 mm à la zone de mesure
(3) définir le temps moyen de mesure du défaut en 0 ms, la longueur minimale du défaut qui ne peut pas être manquée sur la zone mesurable
(4) Le contrôle de la rétroaction du PI est facultatif, mais doit être commandé lors de la commande
