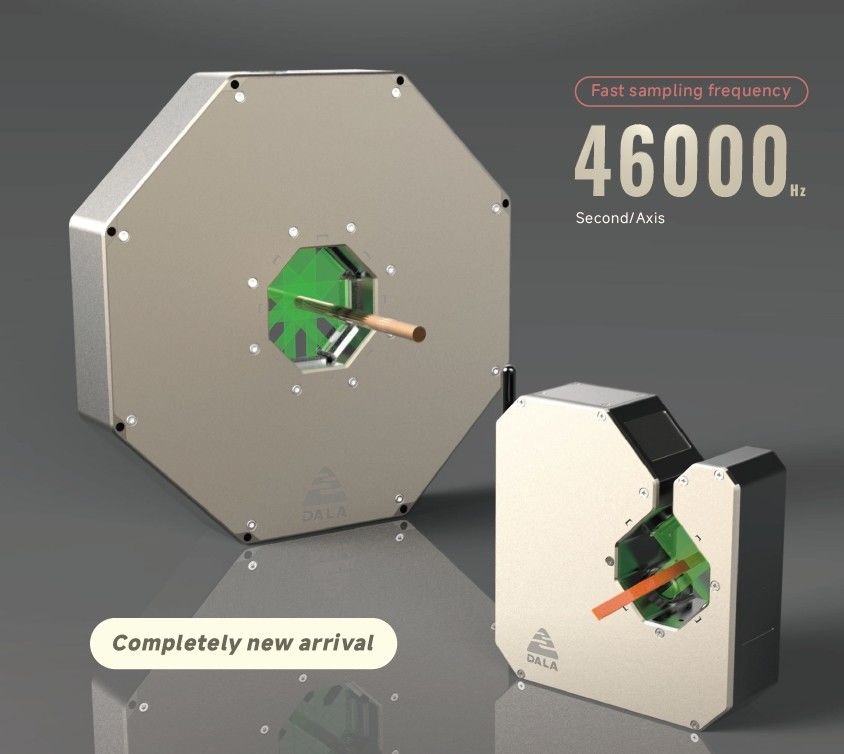

Détails du produit
Lieu d'origine: Chine
Nom de marque: Screate DALA
Numéro de modèle: Série TL-3000
Conditions de paiement et d'expédition
Quantité de commande min: négociable
Prix: Negotiable
Détails d'emballage: emballage standard, selon les exigences du client
Délai de livraison: 7 - 15 jours ouvrables
Conditions de paiement: T/T, etc.
Données de mesure: |
diamètre, ovalité, largeur, épaisseur, morceaux et cou |
Application du projet: |
fil rond, fil plat, fil transparent, tuyau et barre, etc. |
Mesure: |
0.03 à 120 mm |
Source de puissance de travail: |
24V ± 10% 40VA |
La communication: |
Les données sont fournies par les fournisseurs de services. |
Données de mesure: |
diamètre, ovalité, largeur, épaisseur, morceaux et cou |
Application du projet: |
fil rond, fil plat, fil transparent, tuyau et barre, etc. |
Mesure: |
0.03 à 120 mm |
Source de puissance de travail: |
24V ± 10% 40VA |
La communication: |
Les données sont fournies par les fournisseurs de services. |
| Modèle | Le numéro de série: | Le numéro de série: | Le numéro de série: | Le nombre de points de contrôle |
|---|---|---|---|---|
| Axe | 2 axes | 2 axes | 4 axes | 2 axes |
| Plage de mesure | 00,03 à 6 mm | 0.2 à 25 mm | 0.2 à 25 mm | 0.8 à 120 mm |
| Répétabilité | ± 0,03 μmLes États membres | ± 0,1 μm(2) Les | ± 0,1 μm(2) Les | ± 0,3 μm(3) Les produits |
| Précision | ± 0,5 μmLe nombre de personnes | ± 2 μmLes produits | ± 2 μmLes produits | ± 5 μm(6) |
| Fréquence d'échantillonnage | 46 KHz/axe | 46 KHz/axe | 46 KHz/axe | 20 kHz/axe |
| Taille ((L*W*H) | 180*198*60 mm | 270*296*60 mm | 380*380*68 mm | 507*492*65 mm |
| Application du projet | fil rond, fil plat, fil transparent, tuyau et barre, etc. | |||
| Données de mesure | diamètre, ovalité, largeur, épaisseur, morceaux et cou | |||
| Énergie électrique | 24 V ± 5%, maximum 75 W | |||
| Affichage | LED | |||
| Interface de communication |
La norme RS485 MODBUS RTU,CAN est modifiée.Le WIFI Option:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT,etc |
|||
| Port électrique |
Par défaut: sortie numérique (réleaf), entrée numérique, port d'entrée d'impulsion d'encodeur d'entrée analogique. Option: contrôle de la rétroaction du PI, sortie analogique(7) |
|||
| Adaptabilité à l'environnement | Je travaille à temps. | 0 à 50°C | ||
| Environnement de travail | 20 à 85% de RH (pas de condensation) | |||
| Lumière | lampe à incandescence, lampe fluorescente de 3000 lx ou moins | |||
| Résistance à la vibration | 10~55 Hz pleine amplitude 1,5 mm dans la direction XYZ pendant 2 heures | |||
| Résistance aux chocs | 10G/6ms | |||
| Grade IP | Pour la protection contre la corrosion | |||
| Analyse de la collecte de données | Système logiciel de mesure DMS1000, système d'affichage et de commande DS14 ZT | |||
| Alertes dépassant la tolérance | Le soutien | |||
| Mode transparent | Le soutien | |||
Le numéro d'immatriculation
(1)Mettre le nombre moyen de fois à 1150 et mesurer la valeur ±2σ de la tige standard ronde de 10 mm de diamètre au centre de la zone de mesure.
(2) Pour un objet de 10 mm de diamètre, la précision de mesure est de ± 2 μm lorsqu'il se déplace dans le centre de 8*8 mm;
(3) Le contrôle de la rétroaction IP et les options de sortie analogique doivent être commandés lors de la commande du dispositif.
4) déplacer la tige ronde φ1 mm dans la zone de mesure de 2*2 mm et effectuer une erreur de mesure;
5) déplacer la tige ronde de φ10 mm dans la zone de mesure de 8*8 mm et effectuer une erreur de mesure;
6) déplacer la tige ronde φ40 mm dans la zone de mesure de 40*40 mm et effectuer une erreur de mesure;
(7) Le module de communication industrielle et le module de contrôle de rétroaction de PI sont installés avant la sortie d'usine, veuillez donc notifier la demande avant de passer commande.
