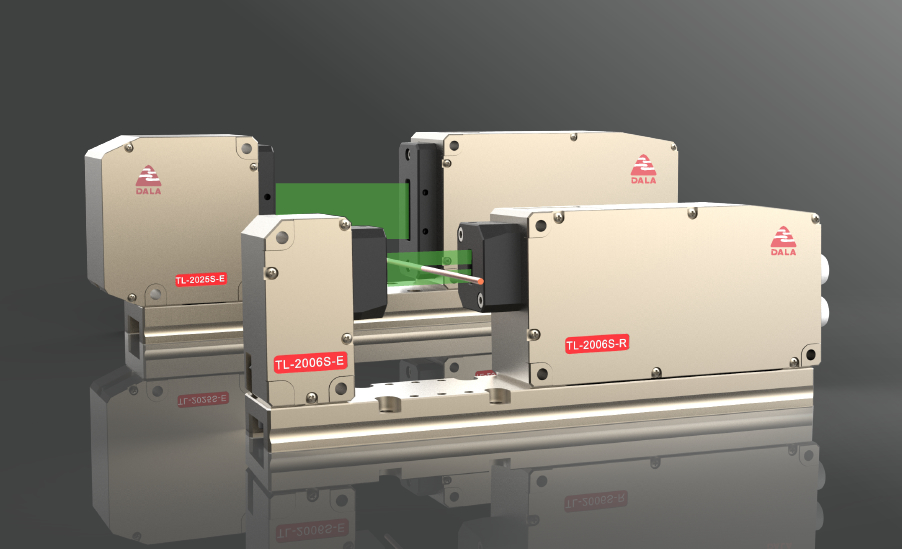

Mesure du diamètre du micromètre laser à axe unique par fil plat

Name: Mesure du diamètre du micromètre laser à axe unique par fil plat
Brand: SCreate Dala Technology Co., Ltd.
SKU: TL-2000
Availability: InStock

Détails du produit

Lieu d'origine: CHINE

Nom de marque: Screate DALA

Numéro de modèle: TL-2000

Conditions de paiement et d'expédition

Quantité de commande min: Négociable

Prix: Négociable

Détails d'emballage: Emballage standard, comme l'exige le client

Délai de livraison: 7 - 15 jours ouvrables

Conditions de paiement: T/T, etc.

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Diamètre du micromètre laser à axe unique, Le col de l'ensemble mesure le diamètre en micromètres


Données de mesure:	bosse et diamètre	Application du projet:	Fil plat, fil rond
Mesures:	0,02 ~ 6 mm et 0,2 ~ 25 mm	Répétabilité:	± 0,03UM
Précision:	± 0,5UM	Taille:	224.6 * 36 * 62 mm
Source de puissance de travail:	24VDC ± 5%, max. 30W	Communication:	WiFi, RS485 Modbus RTU

Données de mesure:	bosse et diamètre
Application du projet:	Fil plat, fil rond
Mesures:	0,02 ~ 6 mm et 0,2 ~ 25 mm
Répétabilité:	± 0,03UM
Précision:	± 0,5UM
Taille:	224.6 * 36 * 62 mm
Source de puissance de travail:	24VDC ± 5%, max. 30W
Communication:	WiFi, RS485 Modbus RTU

Définition

Mesure du diamètre du micromètre laser à axe unique par fil plat

Haute résistance aux chocs, forte adaptabilité aux changements de température

La conception mécanique unique permet à l'appareil d'avoir une résistance à l'impact de 10 G/6 ms et une résistance aux vibrations de 10-55 Hz/1,5 mm en XYZ pendant 2 heures.

La technologie de compensation de température individuelle permet aux résultats de mesure de l'appareil de ne pas être affectés par les variations de température*.

*Variation du diamètre de mesure < 0,00 lmm lorsque la variation de température est de 40°C si le diamètre de l'objet est de 10 mm.

La mesure est précise même en présence d'eau et de poussière

Grâce au système optique individuel et à l'algorithme de mesure, les données de mesure de la série TL-2000S sont toujours précises dans un environnement complexe.

L'adaptabilité environnementale atteint IP67. De plus, un filtre à air est disponible pour empêcher la contamination du côté avant de l'objectif.assurer l'exactitude des données de mesure dans divers environnements extrêmement complexes.

Écran tactile, ordinateur, téléphone portable

DALA TL-2025D peut être géré par écran tactile, ordinateur et téléphone portable, comme le réglage de paramètres, la gestion des données de mesure, etc., les clients peuvent choisir selon leur demande d'application.

Mesure du diamètre du micromètre laser à axe unique par fil plat 2

taille

Mesure du diamètre du micromètre laser à axe unique par fil plat 3

Mesure du diamètre du micromètre laser à axe unique par fil plat 4

Spécification technique

Modèle	Le TL-2006S		Le dépôt de la demande est effectué à l'adresse suivante:
Axe	1 axe		1 axe
Fréquence d'échantillonnage	5 kHz		10 kHz
Plage de mesure	0.02 à 6 mm		0.2 à 25 mm
Répétabilité	± 0,03 μm^{Les États membres}		± 0,1 μm^{(2) Les}
Précision de mesure	± 0,5 μm^{(3) Les produits}		± 3 μm^{Le nombre de personnes}
Puissance de travail	Le réglage de la tension doit être effectué à l'aide d'un système de freinage.
Domaine d'application	Fil rond, fil transparent, fil plat
Données de mesure	Fil rond, fil transparent, fil plat, bâtonnet, tuyauterie, etc.
Port de communication	Les données sont fournies par le système d'exploitation de l'appareil. Option:PROFIBUS,PROFINET,EtherNet/IP EtherNet,etc
Port électrique	Par défaut: sortie numérique (réleaf), entrée numérique, port d'entrée d'impulsion d'encodeur d'entrée analogique. Option: contrôle de la rétroaction du PI^{(3) Les produits}
Adaptabilité à l'environnement	Environnement de travail	0 à 50 °C
	Environnement de travail	20 à 85% de RH (pas de condensation)
	luminosité de l'environnement de travail	Luminosité de l'environnement de travail Lumière à incandescence, lampe fluorescente 3000x ou moins
	Résistance à la vibration	10~55 Hz pleine amplitude 1,5 mm dans la direction XYZ pendant 2 heures
	Résistance aux chocs	10G/6ms
Collecte et analyse des données	Système logiciel de mesure DMS1000, système d'affichage et de commande DS14 ZT
Alarme de dépassement de tolérance	Le soutien
Mode transparent	Le soutien
Grade étanche à l'eau	Pour la protection contre la corrosion

Le numéro d'immatriculation

(1)Régler le temps moyen à 0,1 s et mesurer la valeur ±2σ de la tige ronde φ1 mm au centre de la zone de mesure;

(2)Régler le temps moyen à 0,1 s et mesurer la valeur ±2σ de la tige ronde de φ10 mm au centre de la zone de mesure;

(3) Déplacez la tige ronde φ1 mm dans la zone de mesure de 2*2 mm et effectuez une erreur de mesure;

(4)Déplacer la tige ronde de φ9 mm dans la zone de mesure de 8*8 mm et effectuer une erreur de mesure;Déplacer la tige ronde de φ18 mm dans la zone de mesure de 4*4 mm et effectuer une erreur de mesure;
